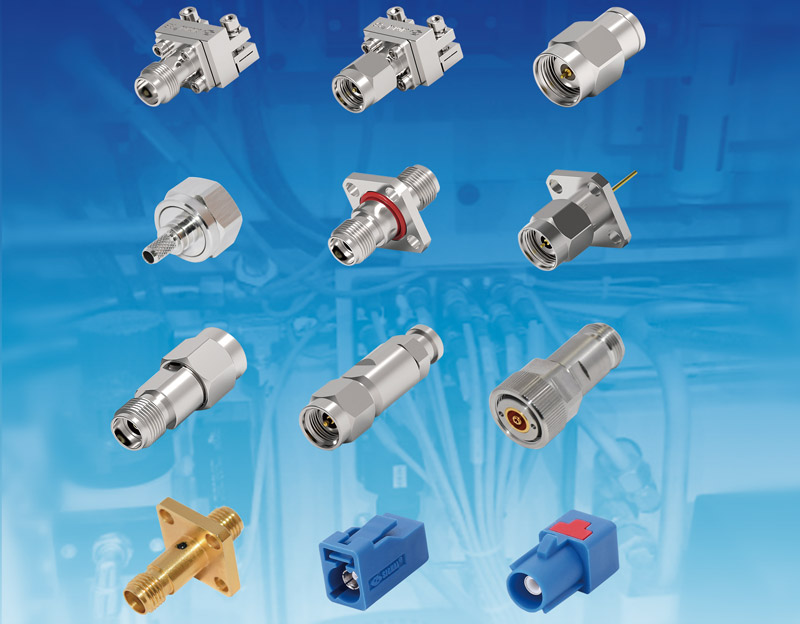

射频连接器又称为RF连接器，通常被认为是装接在电缆上或安装在仪器上的一种元件，作为传输线电气连接或分离的元件，主要起桥梁作用。射频连接器的种类很多，今天我们来一起看看BNC连接器与SMA连接器的区别。
SMA连接器
SMA连接器是一种应用广泛的小型螺纹连接的同:轴连接器，它具有频带宽、性能优、高可靠、寿命长的特点。SMA连接器适用于微波设备和数字通信系统的射频回路中连接射频电缆或微带线，在无。线设备上常用于单板上的GPS时钟接口及基站射频模块的测试口。SMA连接器于20世纪60年代被发明。SMA接头支持的信号频率范围从直流到18GHz，部分类型可以最高支持到26.5GHz。特性阻抗是50欧姆。
BNC连接器
BNC连接器也是经常看到的射频连接器之一，是一种小型的可以实现快速连接的卡口式连接器。BNC连接器广泛用于无线通信系统、电视、测试设备、其他射频电子设备中，早期的计算机网络也曾使用BNC连接器。BNC接头支持的信号频率范围为0到4GHz。特性阻抗有2种:50欧姆与75欧姆。
BNC母头直型穿墙连接器，焊接附件，焊杯端子，D孔0.41英寸。
区别：
1、频率范围不同:BNC连接器适用的频率范围为0~4GHz，SMA连接器适用的频率范围为0~18GHz.
2、用处不同:BNC是用于低功率的具有卡口连接机构的同轴电缆连接器。SMA适合要求高性能的微波应用场合，如微波设备的内部连接。SMA直角型公头连接器，夹持式/焊接附件，适用于同轴电缆RG178、RG196。
3、优势不同:BNC可以快速连接和分离，具有连接可靠、抗振性好、连接和分离方便等特点，适合频繁连接和分离的场合。SMA尺寸小、性能优越、可靠性高、使用寿命长等特点。
